LAIIQAToolbox

MATLAB® toolbox para graficar archivos .mat del proceso de ozonización. LAIIQA - ESIQIE - IPN.

LAIIQAToolbox

---

Novedades v2.0.2

Tipo	Nombre	Caracteristicas
Método	plotraw	Para crear gráfico de los datos originales (sin ajuste).
Propiedad	rawtitle	Para el titulo del gráfico generado por el método plotraw.
Método	plotozonecalc	Para crear gráfico de barras de los resultados de ozono consumido, residual y total para cada línea de datos.
Propiedad	ozonetitle	Para el titulo del gráfico de barras generado por el método plotozonecalc.
Método	plotonly	Para crear gráfico individual o comparativo de datos ajustados (fixeddata) y sin ajustar (rawdata).
Propiedad	onlytitle	Para el titulo del gráfico generado por el método plotonly.
Método	saveplot	Para guardar los gráfic
Método	savedata	Para guardar los objetos creados con nombre de variable igual que nombre de arhivo.
Método	help	Abre la guía de inicio GettingStarted.mlx.

---

Cambios

• Propiedad fixtitle cambiada a fixedtitle para consistencia con los nombres de variable.

Reparado

• Error en método savedata. Nombres de variables de archivo no correspondian.

---

Descripción

MATLAB® toolbox para ajustar y graficar los datos de los archivos .mat generados del proceso de ozonización en el Laboratorio de Investigación en Ingeniería Química Ambiental (LAIIQA) de ESIQIE - IPN.

Requerimientos de Sistema

• MATLAB R2020b o posterior.
• laiiqatoolbox

Instalación

Métodos de instalación:

1. Desde MATLAB®, ir a pestaña Home > Add-Ons > Get Add-Ons, en el Add-Ons Explorer buscar como laiiqatoolbox e instalar (Recomendado).
2. Desde la pagina oficial de MathWorks - File Exchange, damos click en Download. Extraemos archivos y ejecutamos el paquete laiiqatoolbox.mltbx. Seguir las indicaciones de instalación.
3. Desde la página del proyecto en GitHub - LAIIQAToolbox, descargar el paquete laiiqatoolbox.mltbx, abrir Matlab (opcional) y, desde la ubicación del archivo, hacer doble click sobre él y seguir las indicaciones de instalación.

Caracteristicas

• Programación orientada a objetos.

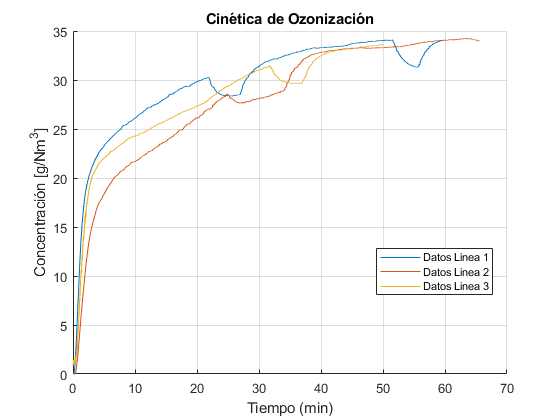

• Graficado de datos originales (sin ajuste).
• Graficado de datos ajustados (recortados) a una concentración inicial cero (o cercana).
• Acceso a propiedades de grafico: titulo, etiquetas de ejes x y y, leyenda, grosor de línea, etc.
• Conversión de datos de tiempo del eje x : seg, min, h.
• Multiselección de archivos para graficar.
• Acceso a variables de datos originales (rawdata) y ajustados (fixeddata).
• Cálculo de consumo de ozono.
• Acceso a variables de consumo de ozono (ozonedata).
• Guardado de grafico en varios formatos: png, jpg, jpeg, pdf, eps, svg, tif, fig.
• Creación de varios objetos gráficos a la vez.
• Delimitación del tiempo total final, xf, para cada linea de datos.
• Posibilidad de ajustar el tiempo total desfazado de la cinética, multiplicando los datos de tiempo por una constante k, con la propiedad xk.
• Representación gráfica del cálculo de consumo de ozono para cada linea de datos (gráfico de barras).

Guía de Inicio

• Para una descripción completa de las funcionalidades del toolbox revisar el GettingStarted.
• Para un ejemplo más conciso, revisar el example
